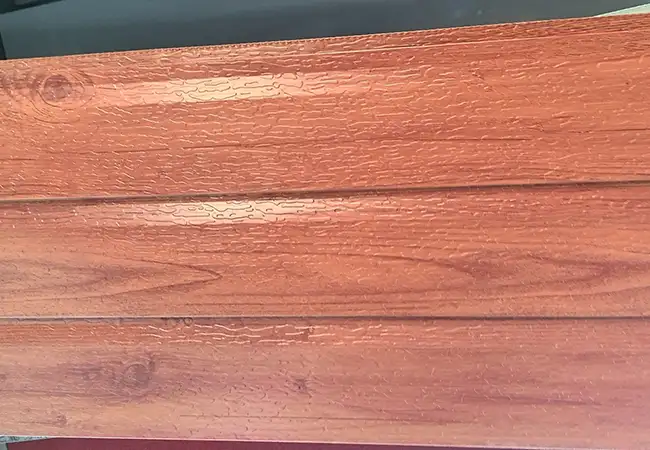

Tørrhengt isolasjonsintegrert plate

Jason Building Materials tilbyr høykvalitets tørrhengte isolasjonsintegrerte plater. Tilgjengelig via direkte fabrikksalg og engros, tilbyr vi skreddersydde løsninger skreddersydd for spesifikke byggeprosjekter.

Produktfordeler

1. Integrert ytterveggisolasjon og dekorasjon

Tradisjonelle ytterveggprosjekter krever ofte separat håndtering av isolasjon, beskyttende og dekorative lag; i motsetning til dette konsoliderer det tørrhengte isolasjonskortet disse mange funksjonene til et enkelt, enhetlig produkt.

2. Egnet for rask ytterveggkonstruksjon

Platene bearbeides og lamineres i fabrikken, med montering primært utført med tørrhengingsmetoder på stedet.

Dette systemet er spesielt godt egnet for nybygg, prefabrikkerte bygninger, energieffektive ettermonteringer av eksisterende strukturer og prosjekter med stramme byggeplaner.

3. Enklere standardisering av fasadeestetikk

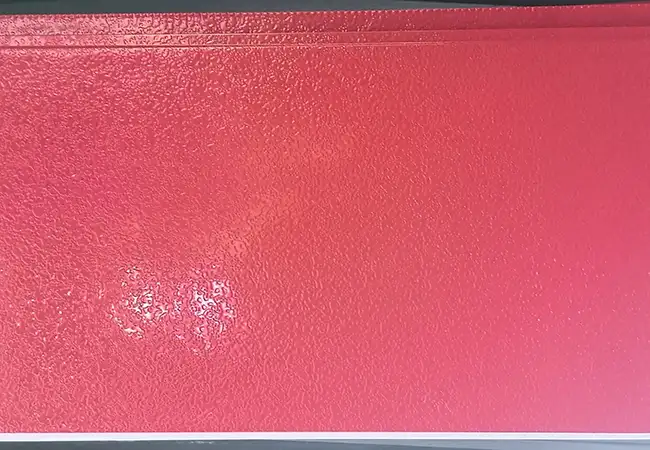

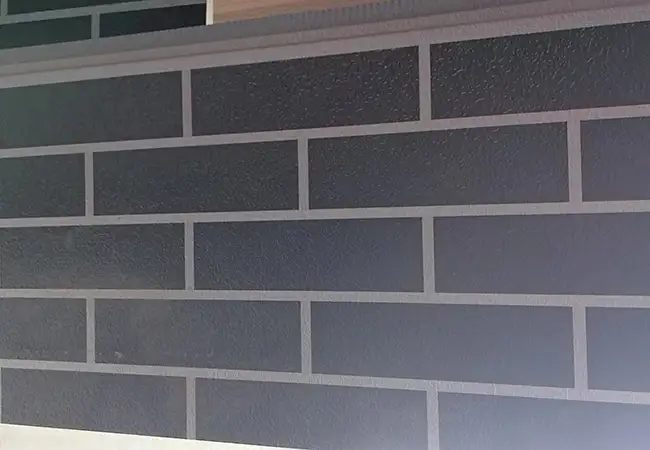

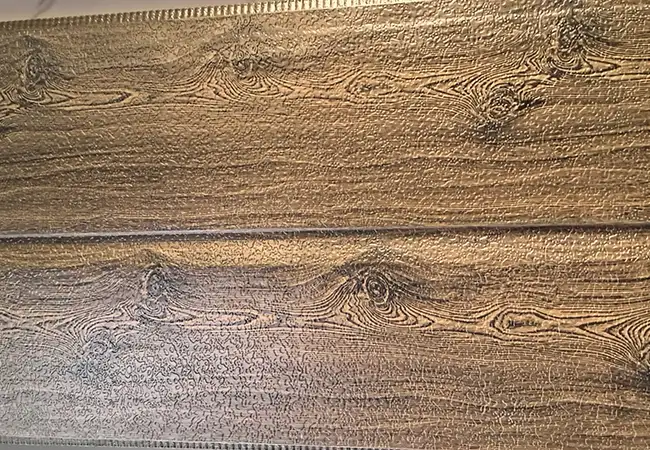

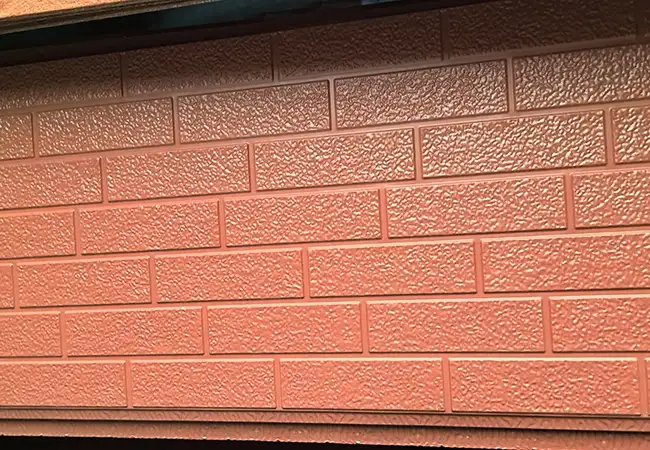

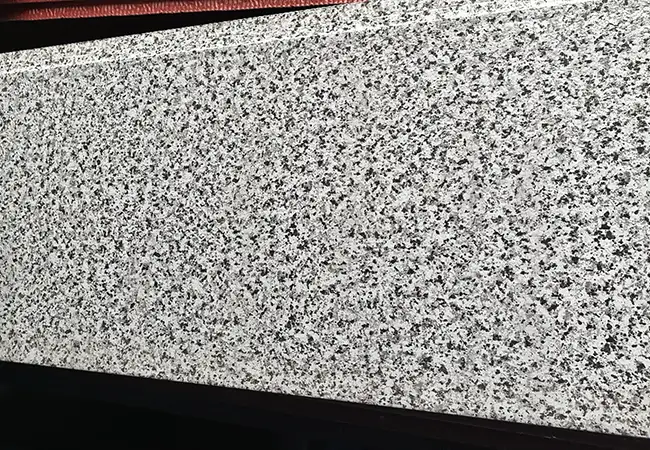

Siden det dekorative overflatelaget er ferdigbehandlet på fabrikken, kan farge, tekstur, dimensjoner og overflateeffekter kontrolleres konsekvent under masseproduksjon.

Kjøltørrhengende systemkomponent

Det tørrhengende systemet består av følgende komponenter:

Hovedkjøl: Firkantrør av galvanisert stål (vanligvis 40×40×2 mm eller 50×50×2,5 mm), festet til veggen med vinkelbeslag. Vertikaliteten justeres under kjølinstallasjon.

Henger montering: Inkludert startstykker, kleshengere og justeringsstykker. Hengermateriale er aluminiumslegering eller rustfritt stål, med ikke mindre enn4 kleshengereper brett.

Ankerbolter: Ekspansjonsbolter i rustfritt stål. Borehullsdiameter samsvarer med boltspesifikasjoner, innstøpingsdybde ≥40 mm.

Ventilasjonshulrom: Luftlagsavstand dannet av kjøltykkelse, generelt20 – 40 mm, effektivt utslipp av akkumulert fuktighet fra veggen for å forlenge veggens levetid.

Senere vedlikehold: Tørrhengssystemet støtter enkeltbretts demontering. Regelmessig inspeksjon anbefales hver2 år, med fokus på hengerkorrosjon og aldring av tetningsmasse. Skift ut umiddelbart når problemer oppdages.

Definisjon av Dry-Hung Insulation Integrated Board

Tørrhengt isolasjonsintegrert bord er et termisk isolasjonsdekorativt panel installert ved bruk av tørrhengende metallkjølteknologi. Forskjellen fra bindings-forankringsmetoden er: brettet limes ikke direkte på veggen, men festes til metallkjølen gjennom hengere, med et hulrom igjen mellom brettet og veggen. Fordelen med denne byggemetoden er at fukt inne i veggen kan slippes ut gjennom hulrommet, uten å samle seg i isolasjonslaget og forårsake forringelse av ytelsen. Samtidig er lastbanen til det tørrhengende systemet klar og bestemt - lasten til hvert brett overføres gjennom hengere til kjølrammen, og deretter fra kjølen til hovedstrukturen.

Tekniske spesifikasjoner for tørrhengende system

Kjølspesifikasjon:Galvanisert stål firkantrør 40×40×2 mm eller 50×50×2,5 mm

Kjølavstand:Vertikal @600mm, horisontal avstand i henhold til bretthøyde

Oppheng materiale:Aluminiumslegering (6063-T5) eller rustfritt stål (304)

Lastekapasitet for enkelt henger: ≥ 1,0 kN(sikkerhetsfaktor ≥ 3)

Ventilasjonshulromsbredde:20 – 30 mm (bestemt av kjøltykkelsen)

Seismisk vurdering:Med forskjellige kjølspesifikasjoner, kan møtes6-8 graderseismisk befestning

Gjeldende prosjekter

Super høyhus(Høyde ≥ 100m): Høyt vindtrykk med strenge sikkerhetskrav; mekanisk forankringssystem er mer pålitelig

Kystbygninger: I miljøer med høyt saltvann reduserer hulromsventilasjon fuktakkumulering og forsinker korrosjon

Renovering av gammel bygning som krever original veggbevaring: Hengeplater skader ikke originale yttervegger og påvirker ikke normal bruk

Komplekse bygningsformer: Krever flerveis kjøljusteringsplass for å kompensere for veggujevnheter

High-End kommersielle bygninger: Prosjekter med høye krav til monteringspresisjon og fasadeeffekt

Tilpasningsinstruksjoner

Tilpasning av det tørrhengende systemet inkluderer hovedsakelig:

Kjøl layout:Kjølavstand og spesifikasjoner bestemmes basert på vindlastberegninger for bygningsfasade. Kjølparametere kan variere for forskjellige gulv og høyder.

Opphengstype:Tre hengealternativer tilgjengelig -Justerbare kleshengereegnet for eksisterende bygninger med generell flathet,Faste kleshengereegnet for nye bygg med flate vegger,Isolasjonsintegrerte kleshengereegnet for prefabrikkerte isolasjonsplater.

Isolasjonslagtykkelse:Kavitetsbredde kan justeres mellom20 – 40 mmi henhold til isolasjonsdesignkrav.

Alle metallkoblinger er behandlet med varmgalvanisering eller Dacromet rustbeskyttelse før levering.

Ettersalgsservicestøtte

Jason Building Materials tilbyr følgende ettersalgsstøtte:

- Ett gratis oppfølgingsbesøk innen6 månederetter ferdigstillelse aksept for å inspisere kjølkoblinger og tetningsmiddeltilstand

- Garantidekning inkluderer: fysiske egenskaper for brett (12 måneder), metallhenger og korrosjonsbestandighet på kjøl (24 måneder), retensjon av tetningselastisitet (12 måneder)

- For vedlikeholdsbehov utover garantien, kan vi fortsatt tilby tilbehørsforsyning og teknisk veiledning, kun belaste materialkostnader

- For super høyhus prosjekter som overstiger100m, garantiperioden kan utvides til24 månedergjennom forhandlinger

Definisjon

Hvorfor er rene isolasjonssystemer for yttervegger ikke tillatt på høyhus? Fordi vindtrykket over 10. etasje er3-5 gangerdet på bakkenivå, og det kan være fallrisiko etter klebemiddelaldring. Finnes det en løsning som bruker helt mekanisk feste? Kjøltørrhengingssystemet er en helmekanisk forankringsløsning som ikke er avhengig av lim - hvert bord er festet til metallkjølen med4 – 6 oppheng i rustfritt stål, hver henger bærer uavhengig last med individuell kapasitet ≥1,0 kN.

Sammenligning av tre installasjonsmetoder

FAQ

Spørsmål 1: Hva er forskjellen mellom tørrhengt isolasjonsintegrert plate og bundet isolasjonsplate?

A1: Hovedforskjellen er installasjonsmetoden. Tørrhengte plater festes til veggen gjennom et metallkjølsystem med mekaniske oppheng, og etterlater et ventilasjonshulrom mellom brettet og veggen. Limte plater festes direkte til veggoverflaten. Den tørrhengte metoden er mer pålitelig for høyhus og tillater utskifting av enkeltbrett.

Q2: Hva er ventilasjonshulen til?

A2: Ventilasjonshulrommet gjør at fuktighet inne i veggen kan slippes ut, og forhindrer akkumulering i isolasjonslaget som vil føre til forringelse av ytelsen. Det hjelper også med å holde veggen tørr og forhindrer mugg og utblomstring.

Q3: Kan tørrhengte isolasjonsintegrerte plater brukes på bygninger over 100m?

A3: Ja. Det tørrhengte systemet er egnet for bygninger med ubegrenset høyde. Med riktig vindtrykkdesign og kjølspesifikasjoner kan den brukes på superhøyhus. Garantien kan utvides til 24 måneder for prosjekter over 100m.
