Utvendig integrert komposittplate

Hva er Exterior Composite Integrert Board

Utvendig kompositt integrert plate er et flerlags strukturelt ytterveggpanel. Sammenlignet med vanlige varmeisolerende dekorative plater, har den ekstra forsterkningslag og vanntett lag.

Det består vanligvis av fire lag: det ytre laget er det dekorative panelet (som gir fasadeeffekt og værbestandig beskyttelse); det andre laget er forsterkningslaget (uorganisk harpiksplate eller glassfiberforsterket plate, ansvarlig for slagmotstand og termisk spenningsspredning); det tredje laget er isolasjonslaget (EPS/XPS/steinull, ansvarlig for energibesparende isolasjon); det nederste laget er baklaget (stressbalansering, fuktsikker).

Flerlagsstrukturen gir bedre dimensjonsstabilitet under temperaturendringer.

Multi-Layer Composite Structure Funksjonallokering

Flerlagsstrukturen til utvendig kompositt integrert bord tilsvarer forskjellige funksjoner:

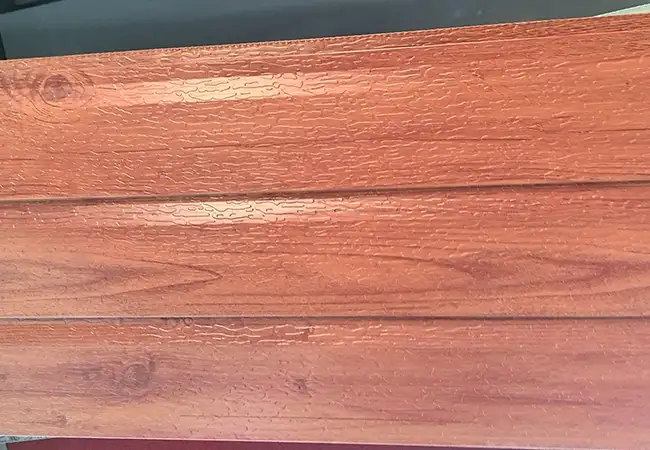

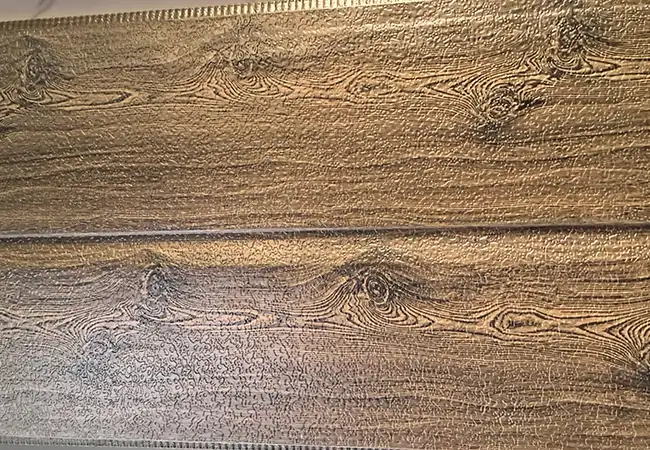

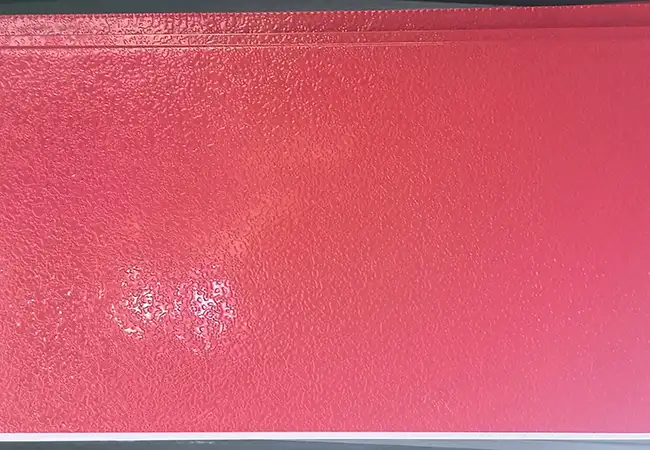

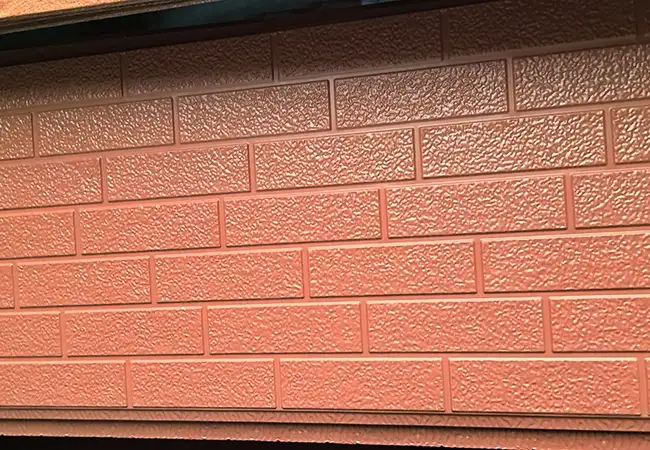

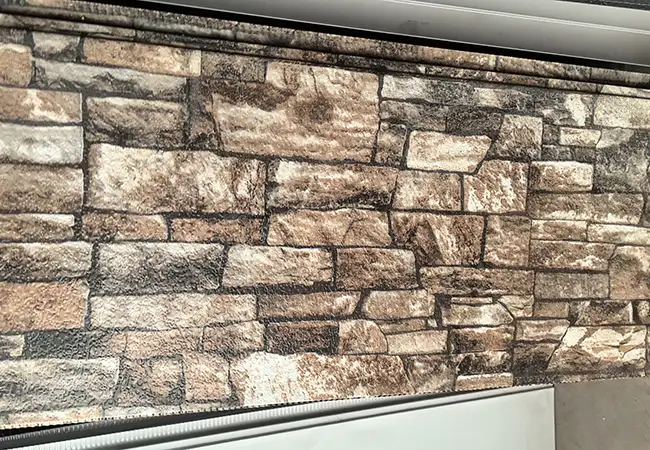

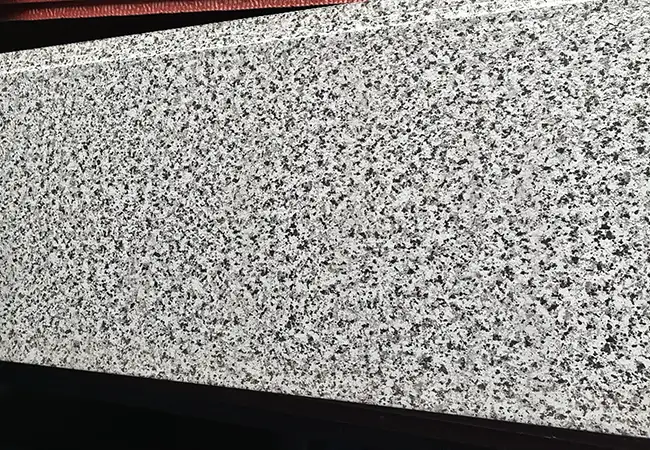

Dekorativt lag(Ytre lag 0,5 – 1,5 mm): Ansvarlig for bygningens utseende. Værbestandighet, anti-ultrafiolett og selvrensende funksjoner oppnås gjennom fluorkarbon- eller polyuretanbelegg, som krever 3000 timers akselerert aldringstest.

Forsterkningslag(Mellomlag 2 – 5 mm): Laget av uorganisk harpiksplate eller fiberforsterket plate, som forbedrer den generelle slagstyrken og bøyestivheten.

Isolasjonslag(Indre lag 20 – 100 mm): EPS, XPS eller steinull valgt, bygningens energiforbruk kontrollert gjennom termisk ledningsevne, brannklassifisering må oppfylle GB 8624-standarden.

Baksidelag(Bunnplate 0,3 – 0,5 mm): Balanserer panelspenning, forhindrer vridning og deformasjon etter installasjon, og gir fuktsikker isolasjon.

Hvert lag er sammensatt med polyuretanlim under høy temperatur og høyt trykk. Mellomlags peel styrke bør være≥ 0,1 MPa, som sikrer ingen delaminering ved langvarig utendørs bruk.

Tekniske parameterforskjeller

Mellomlags avskallingsstyrke:≥ 0,08 MPa (GB/T 2790-1995)

Vedheft på overflatebelegg:Cross-cut test Grade 1 (GB/T 9286-1998)

Slagstyrke:≥ 10kJ/m² (Ingen sprekker på bordoverflaten etter 10 kg sandsekkstøt)

Termisk motstand:0,5 – 2,5 (m²·K)/W (avhengig av kjernetykkelse)

Dimensjonsstabilitet:Lengdeendringshastighet ≤ 0,3 % under 80°C / 24 timers forhold

Egnede bygningstyper

Høyhus yttervegger til boliger(Bygninger over 50m krever spesiell vindtrykkmotstandsdesign)

Kommersielt kompleks Podium utvendig veggdekorasjon og isolasjon

Industripark Kontorbygg Yttervegg Energisparende renovering

Ytterveggsystemer for kulturlokaler(God tilpasningsevne for vegger med store spenn)

Hotellleilighet Utvendig Veggisolasjon Renovering

Tilpasset produksjonsprosess

Designbekreftelse— Kunde leverer bygningsfasadetegninger eller gjengivelser. Jasons tekniske team dekomponerer panellayoutdiagrammet basert på tegningene. Layoutdiagrammet markerer posisjon, størrelse, farge og spesielle åpningskrav for hvert panel. Produksjonen fortsetter etter kundebekreftelse.

Produksjonstid:Standard spesifikasjoner7 – 10 virkedager; spesialformede paneler (ikke-standardstørrelser, buede paneler) krever15 – 20 virkedager.

Prøver og teststøtte

Kunder kan få følgende materialer gratis:

- Tavlevisningsprøver(300 mm × 300 mm, inkludert komplett tverrsnittsstrukturvisning)

- Produktkatalog(inkludert bilder av gjennomførte prosjektsaker)

- Prosjektytelsesliste(merket med prosjektnavn, bruksmengde, gjennomføringsår)

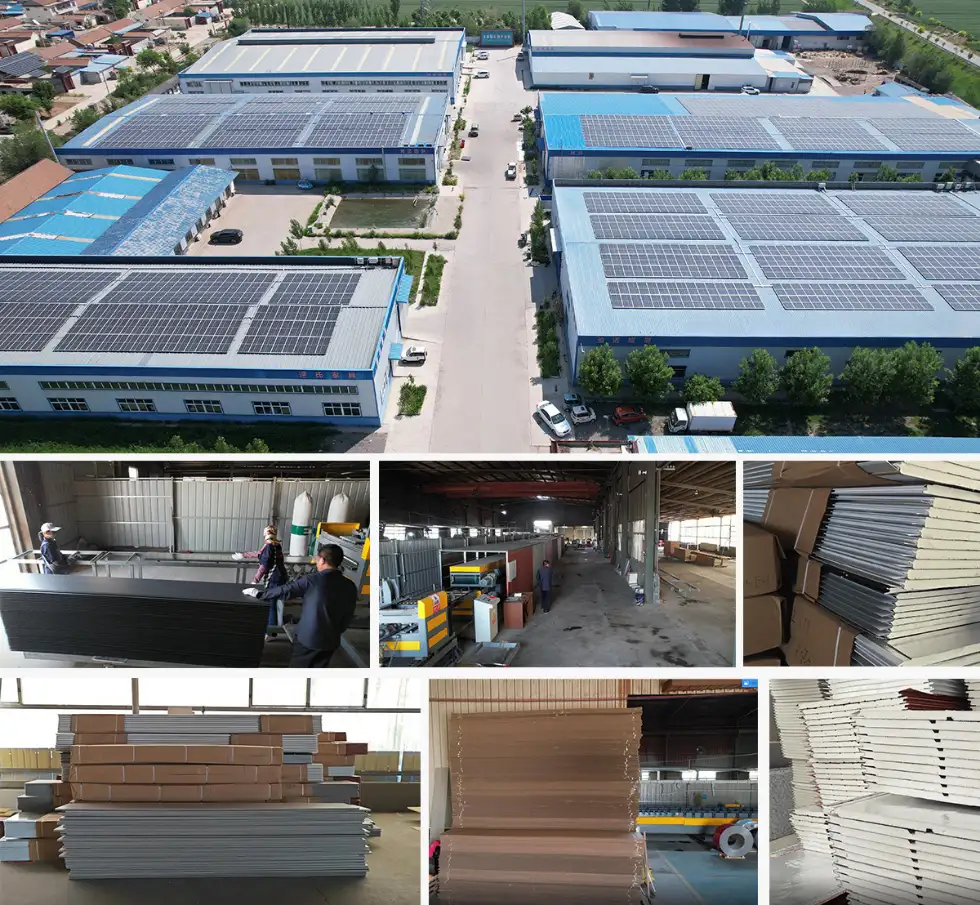

Kunder som er interessert i anleggsbesøk kan arrangere besøk til fullførte eller pågående prosjektsteder (forhåndsreservasjon kreves; transportkostnader bæres av kunden).

Søknadssak

Et høyhusprosjekt i Wuhan (33 etasjer) krevde integrert ytterveggisolasjon og dekorasjonskonstruksjon under et stramt budsjett.

Den opprinnelige designen spesifiserte et tynt pussisolasjonssystem, men utvikleren var bekymret for senere sprekk- og vedlikeholdsproblemer, og byttet til slutt til utvendig integrert komposittplate. Bruker 50 mm tykt XPS-kjernemateriale + 2 mm uorganisk harpiksplatefinish, tørthengende installasjon.

Byggingen tok90 dager— 10 dager mer enn den opprinnelige tynnpussplanen, men reduserte senere vedlikeholdsrisiko betydelig.

Sammenligning av forskjellige dekorative paneler

FAQ

Q1: Hva er forskjellen mellom utvendig kompositt integrert plate og termisk isolasjons dekorativ plate?

A1: Den utvendige integrerte komposittplaten legger til forsterkning og vanntette lag til den grunnleggende isolasjonen og den dekorative strukturen. Den har bedre slagfasthet, dimensjonsstabilitet og vanntett ytelse, noe som gjør den egnet for høyhus og storskala prosjekter.

Q2: Hvor lang er levetiden til utvendig kompositt integrert bord?

A2: Designets levetid er20 – 25 årmed riktig installasjon og normale bruksforhold.

Q3: Kan eksteriør integrert komposittplate brukes i høyhus over 100m?

A3: Ja. Bygninger over 50m krever spesiell vindtrykkmotstandsdesign. Vårt tekniske team kan utføre vindlastberegninger og tilby passende festeløsninger.
