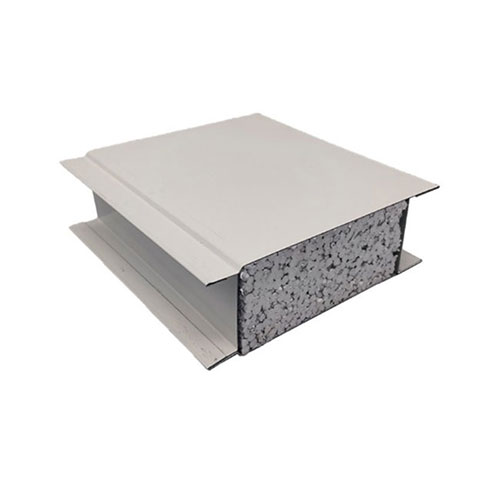

Aseptisk partisjonspanel

Som produsent av byggematerialer tilbyr Jason Building Materials aseptiske skillevegger designet for å forhindre krysskontaminering. Disse panelene har jevn tykkelse, en robust struktur og vanntette overflater som er enkle å rengjøre som opprettholder langsiktig sterilitet; i tillegg kan de skryte av en lett design som muliggjør praktisk installasjon, demontering og fleksibel rekonfigurering.

Hva er aseptisk partisjonspanel

Aseptisk skillepanel er et rensepanel med ren sonering som kjernedesignfokus, som tar opp luftsirkulasjon i tverrsoner og diffusjonsspørsmål. Den viktigste forskjellen fra vanlige skillepaneler ligger i den firekantede tetningsstrukturen, som danner en dobbel tetningsbarriere mellom hvert installert panel.

I tillegg er spesielle tetninger konfigurert ved forbindelser mellom skillevegger og tak og gulv, noe som sikrer lufttetthet for hvert uavhengig rom og hindrer luftkryssstrøm mellom områder med forskjellige renhetsnivåer.

Nøkkelpunkter for design av aseptisk soneinndeling

Tre nøkkelnoder å fokusere på i partisjonsdesign med aseptiske partisjonspaneler:

Sonering av lufttrykkgradient— En positiv trykkforskjell på5 – 15 Pabør opprettholdes mellom områder med forskjellige renslighetsnivåer. Den generelle lufttettheten til skillevegger påvirker direkte trykkforskjellstabiliteten.

Materialoverføringsisolasjon— Bufferrom eller gjennomgangsvinduer anbefales for gangveier for verkstedmateriell. Åpninger i skillevegger bør tettes for å unngå luftstrømutveksling på tvers av soner.

Personell tilgangskontroll— Det monteres luftdusjer eller garderober mellom ulike soner. Skillepaneler rundt døråpninger trenger forsterkning, med metalldørkarmer installert for å forbedre strukturell styrke.

Det anbefales å tegne et organisasjonsdiagram for luftstrøm under planleggingsfasen, som klargjør trykkforskjellsretning og krav til luftendringer for hvert område, og fortsett deretter med utforming og valg av skillepanel. Jiesen-teamet kan gi støtte for detaljtegningsdesign.

Tekniske spesifikasjoner Nøkkelpunkter

Paneltykkelse:50 mm (standard) / 75 mm / 100 mm

Kjernematerialtetthet:Steinull ≥ 120 kg/m³ / PU ca. 40 – 45 kg/m³

Forseglingsmetode:Not og fjær + EPDM tetningslister / kjøl av aluminiumslegering + hultetning

Lufttetthetstest:Luftlekkasjerate ≤2 %under 50Pa trykkforskjell

Lydisolasjonsytelse:RW ≥ 30dB (50 mm tykk PU) / RW ≥ 35dB (75 mm tykk steinull)

Slagmotstand:10 kg sandsekk falt fra 1 m høyde, ingen gjennomtrengende skade på panelet

Applikasjonsindustrier og scenarier

Farmasøytiske bedriftsfyllingsverksteder— Fysisk isolasjon mellom ulike legemiddelvarianter for å hindre krysskontaminering

Workshops for produksjon av mattilsetningsstoffer— Skille mellom sure og alkaliske produksjonsområder

PE-posefyllingsverksteder— Ren isolasjon mellom fylleområdet og det ytre lagringsområdet for emballasjemateriale

Kosmetikk-emulgeringsverksteder— Sonekontroll mellom emulgeringstankområde og hvileområde

Tredjeparts testlaboratorier— Harde skillevegger mellom mikrobiologirom og fysiske og kjemiske rom

Sammenligning med glasspartisjoner

Glassskillevegger gir god lysgjennomgang, men kan ikke oppnå fullstendig forsegling (det kreves tetningsmasse ved avstandene mellom glass og kjøl, med langsiktig fare for at tetningsmassen eldes og løsner). De er også tyngre (10 mm herdet glass er ca25 kg/m²).

Selv om aseptiske skillevegger er ugjennomsiktige, kan observasjonsvinduer med rimelighet monteres på veggen (dobbeltlags forseglede observasjonsvinduer i glass, str.300 mm × 400 mm, med samme tykkelse som veggen), oppfyller visuelle krav samtidig som tetningsintegriteten opprettholdes.

Kostnaden for skillevegger er ca40 % – 50 %av glasspartisjoner, med bedre termisk isolasjon og lydisolasjonsytelse enn glass.

Tilpasningsinstruksjoner

Partisjonspaneler kan tilpasses i henhold til følgende parametere:

Panelåpninger— Reserveposisjoner for observasjonsvinduer, gjennomgangsvinduer, ventilasjonsåpninger, ferdigkuttet på fabrikk, direkte montert på stedet.

Spesialformede paneler— For ikke-rettvinklede hjørner eller polygonale verksteder, oppgi CAD-tegninger, tilpasset produksjon i henhold til faktiske vinkler.

Søylebekledningspaneler— For innpakning av fabrikksøyler i stålkonstruksjoner, U-formet eller L-formet tilpasset produksjon, reduserer engangsforming fra fabrikken skjøting på stedet.

Søknadssak

Et solid forberedelsesverksted ved en farmasøytisk virksomhet i Jiangsu-provinsen krevde fullstendig fysisk isolasjon mellom to tilstøtende produksjonslinjer – produksjonslinje A som produserer cefalosporinmedisiner og produksjonslinje B som produserer vanlige orale preparater.

Ingen luftkryssstrømning eller personellkrysskontaminering var tillatt mellom de to områdene.75 mm tykke steinull aseptiske skilleveggerble valgt, med skilleveggen som strekker seg fra tak til strukturell gulvplate uten hull. Alle gjennomgående røråpninger ble forseglet.

Testresultater for trykkforskjell etter fullføring:12 Papositiv trykkforskjell ble opprettholdt mellom tilstøtende soner, uten at det ble oppdaget partikkeldiffusjon over soner.

Konfigurasjonsreferanse for forskjellig sonenivå for partisjon

FAQ

Spørsmål 1: Hva er forskjellen mellom aseptisk skillepanel og vanlig skillepanel?

A1: Hovedforskjellen ligger i tetningsstrukturen med fire kanter, som danner en dobbel tetningsbarriere mellom hvert installert panel. Vanlige skillevegger bruker typisk enkle overlappingsskjøter uten tettebehandling, som ikke kan sikre lufttetthet mellom ulike renhetssoner.

Q2: Hvordan sikre trykkforskjellstabilitet mellom forskjellige renslighetssoner?

A2: I tillegg til å bruke forseglede skillevegger, krever trykkdifferansestabilitet total forsegling av rommet – inkludert tak, gulv, røråpninger og døråpninger. Det anbefales å utføre en omfattende lufttetthetstest etter installasjon for å verifisere systemets tetningsytelse.
